CỒN HÔ · VĨNH LONG

Đây là Cồn Hô.Đây là HORIZON.

Xem mạng lưới quan trắc

01

Cồn Hô giữa dòng sông.

Cồn Hô ở Vĩnh Long là một môi trường canh tác nhỏ, nơi nước, đất và không khí có thể đổi khác theo từng vị trí trong ngày.

Ở một cù lao, thay đổi không luôn đến cùng lúc. Nước ngoài vườn, vùng rễ và đường truyền dữ liệu có những nhịp riêng — và đó là lý do phép đo cần ở gần nơi sản xuất.

HORIZON bắt đầu bằng việc giữ lại những thay đổi đó theo thời điểm, vị trí và nguồn đo để người làm vườn, nhà nghiên cứu và cộng đồng có thể cùng đọc lại.

Vĩnh LongChiều dài ~1.000 mChiều ngang ~300 mDiện tích ~18–20 ha

02

Từ hiện trường.

[HORIZON] HÀNH TRÌNH ĐẾN CỒN HÔ 2026

03

Ba nút. Ba vai trò.

Hai trạm đo môi trường và một gateway. Mỗi nút trả lời một câu hỏi khác nhau — không phải ba trạm cảm biến.

Cảm biến siêu âm A02YYUW của trạm nước

01 STATION_01

Nước

Nước ngoài vườn đang thay đổi thế nào?

Đầu dò đo độ ẩm, EC và nhiệt độ đất

02 STATION_02

Đất và không khí

Vùng rễ đang giữ nước và thay đổi ra sao?

Bo mạch gateway với ESP32-S3, module LoRa và module 4G

03 GATEWAY_01

Truyền dữ liệu

Dữ liệu có đi được từ cồn về hệ thống không?

04

Bản đồ Cồn Hô.

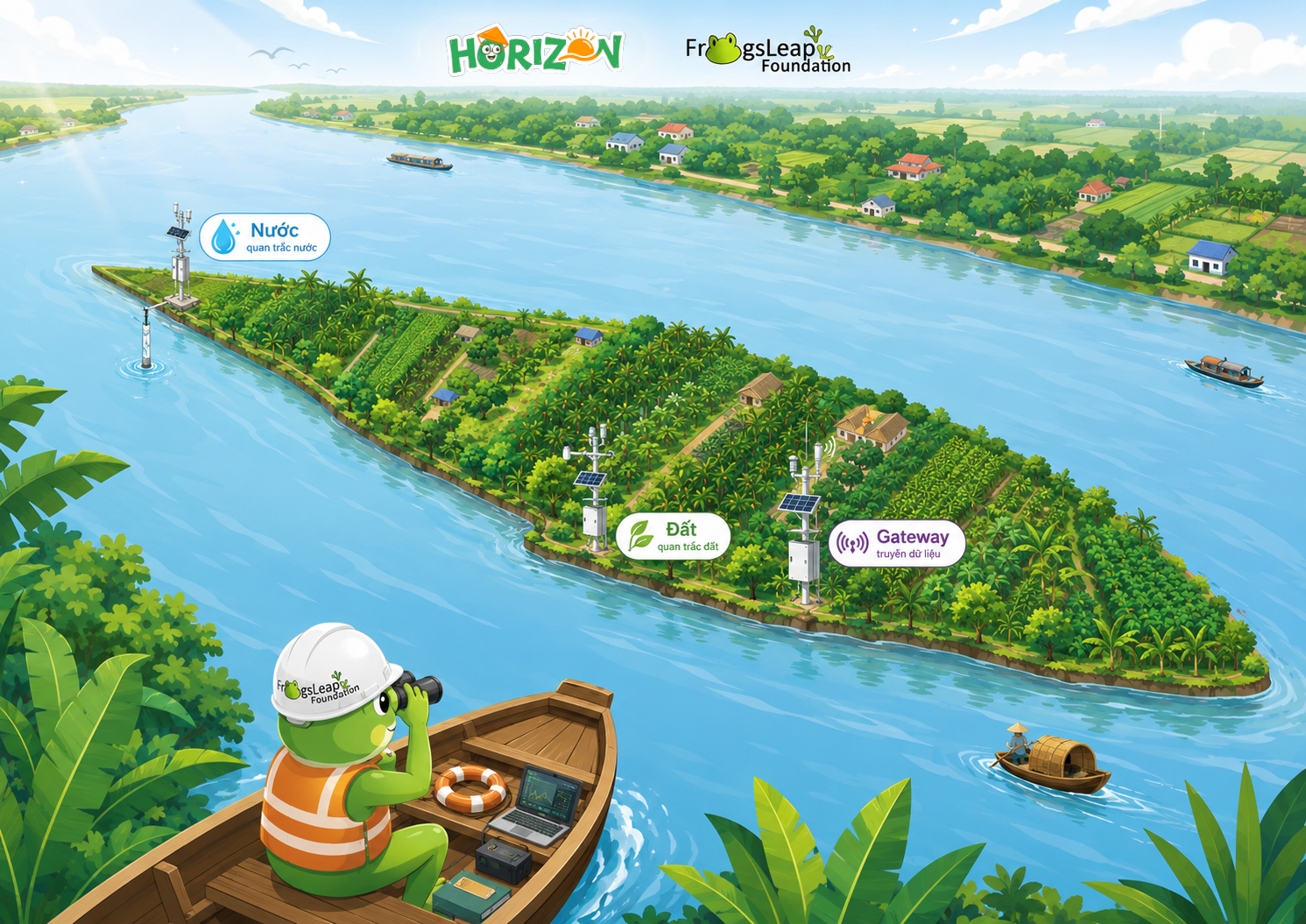

Minh họa Cồn Hô với ba điểm quan trắc: Nước (quan trắc nước), Đất (quan trắc đất) và Gateway (truyền dữ liệu) — Minh họa dự án: ba điểm đo, không phải bản đồ vận hành. Bản đồ và trạng thái trạm nằm tại Quan trắc.

05

Từ vườn tới màn hình.

Bảy chặng, từ đầu dò đặt tại Cồn Hô tới Observatory. Mỗi chặng giữ lại dấu vết cần thiết để đọc lại dữ liệu.

01
Sensor
Đầu dò đọc nước và đất tại vị trí đặt trạm.
02
ESP32
Vi điều khiển đóng gói từng lần đo.
03
LoRa
Gửi từ trạm về gateway bằng liên kết tầm xa.
04
Gateway
Gom gói tin và kiểm tra đường truyền.
05
4G
Đưa dữ liệu rời cồn lên internet.
06
Supabase
Lưu giá trị, thời điểm và nguồn dữ liệu.
07
Observatory
Đọc chuỗi số liệu cùng ngưỡng và giới hạn.

[HORIZON] NGÀY DỰ ÁN KHỞI ĐẦU

07

Ba hướng canh tác.

Mỗi hướng cho thấy dữ liệu đang có, và những phép đo còn thiếu trước khi có thể ra quyết định tốt hơn.

Vườn cây giá trị cao tại vùng canh tác

01

Vườn cây giá trị cao

ĐấtNướcThời tiếtTưới

Hiện tại · Độ ẩm, EC, pH, nhiệt độ đất; nước và mực nước.

Tiếp theo · FC / PWP / MAD, ET0, Kc và hiệu chuẩn tại chỗ.

Mô hình canh tác lúa tôm

02

Lúa – Tôm

NướcĐấtMùaMặn ↔ ngọt

Hiện tại · Quan trắc nước, đất và chuỗi thời gian có thời điểm.

Tiếp theo · Mô hình mùa, so sánh nguồn nước và phân vùng.

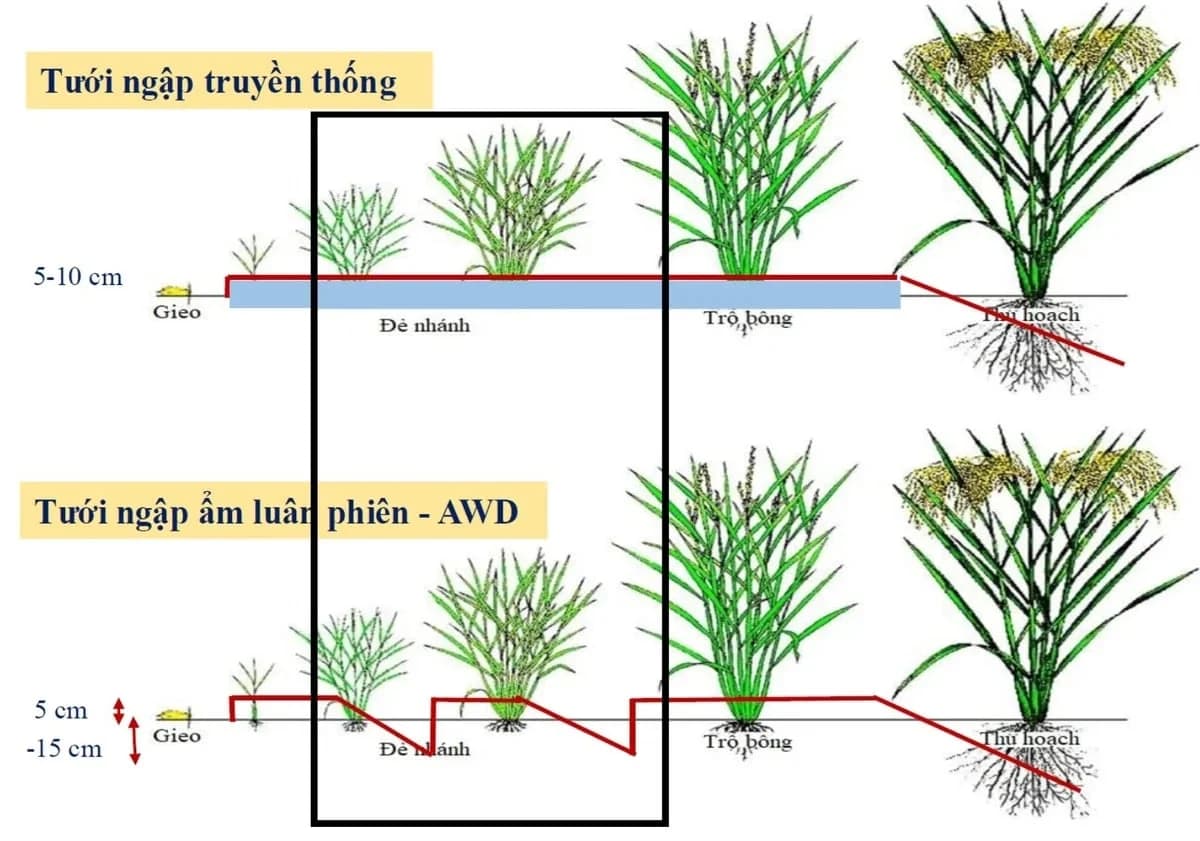

Ruộng lúa cho thực hành AWD và MRV

03

Lúa AWD + MRV

Mực nướcThời gianKhô / ướt

Hiện tại · Mực nước siêu âm và lịch sử telemetry.

Tiếp theo · Hình học ống đo, phương pháp AWD và quy trình thẩm tra.

08

Mạng lưới hiện có.

Hai trạm cảm biến và một gateway tạo thành lần triển khai đầu tiên. Trạng thái dưới đây đến từ dữ liệu hệ thống; nó không thay cho kiểm chứng lắp đặt hay hiệu chuẩn ngoài hiện trường.

09

Nhật ký dự án.

Hiệu chuẩn, nghiên cứu ngưỡng, ghi chép hiện trường và các giả định dự án đang kiểm chứng.

Thiết kế hệ thống

Phần cứng của một trạm đo, và vì sao chọn từng món

Ba nhóm thiết bị, mỗi nhóm trả lời một câu hỏi khác nhau — kèm phần đang còn dang dở mà hệ thống chưa che giấu.

Bản nháp · 02/04/2026 · 6 phút đọc

Thiết kế hệ thống

Vì sao HORIZON bắt đầu từ dữ liệu độ mặn

Trong nhiều chỉ số môi trường có thể đo, độ mặn là thứ ảnh hưởng trực tiếp và sớm nhất đến quyết định tưới tiêu ở một cù lao giữa sông.

Bản nháp · 18/03/2026 · 5 phút đọc

Phương pháp

Một mạng quan trắc nhỏ cần nhìn thấy những gì

Ba điểm đo không thể mô tả toàn bộ một vùng đất. Nhưng chúng có thể mô tả đủ để một quyết định trở nên bớt cảm tính.

Bản nháp · 04/03/2026 · 6 phút đọc

Thiết kế sản phẩm

Từ cảm biến đến một quyết định ngoài hiện trường

Khoảng cách khó nhất trong một hệ quan trắc không nằm ở phần cứng, mà ở đoạn giữa con số và hành động của người đọc nó.

Bản nháp · 19/02/2026 · 5 phút đọc

Phần cứng

Thiết kế một trạm đo cho pilot cộng đồng

Ràng buộc không chỉ là kỹ thuật. Một trạm đặt trong khu canh tác phải sống được với điện, sóng và thời tiết tại chỗ.

Bản nháp · 05/02/2026 · 6 phút đọc

Ghi chép dự án

Điều gì chúng ta biết trước khi trạm được triển khai

Ghi lại các giả định ban đầu, để sau này có thể đối chiếu xem điều nào đúng và điều nào cần sửa.

Bản nháp · 22/01/2026 · 4 phút đọc

10

Hình ảnh dự án.

Cù lao, dòng sông, con người và phần cứng của mạng lưới đặt trên đó.

Ba điểm quan trắc trên Cồn Hô — Thiết kế dự án
Ba điểm quan trắc trên Cồn Hô
Vị trí tương đối của trạm nước, trạm đất và gateway trên cù lao. Hình minh họa, không phải ảnh vệ tinh.
Nguồn: Minh họa do dự án tự dựng

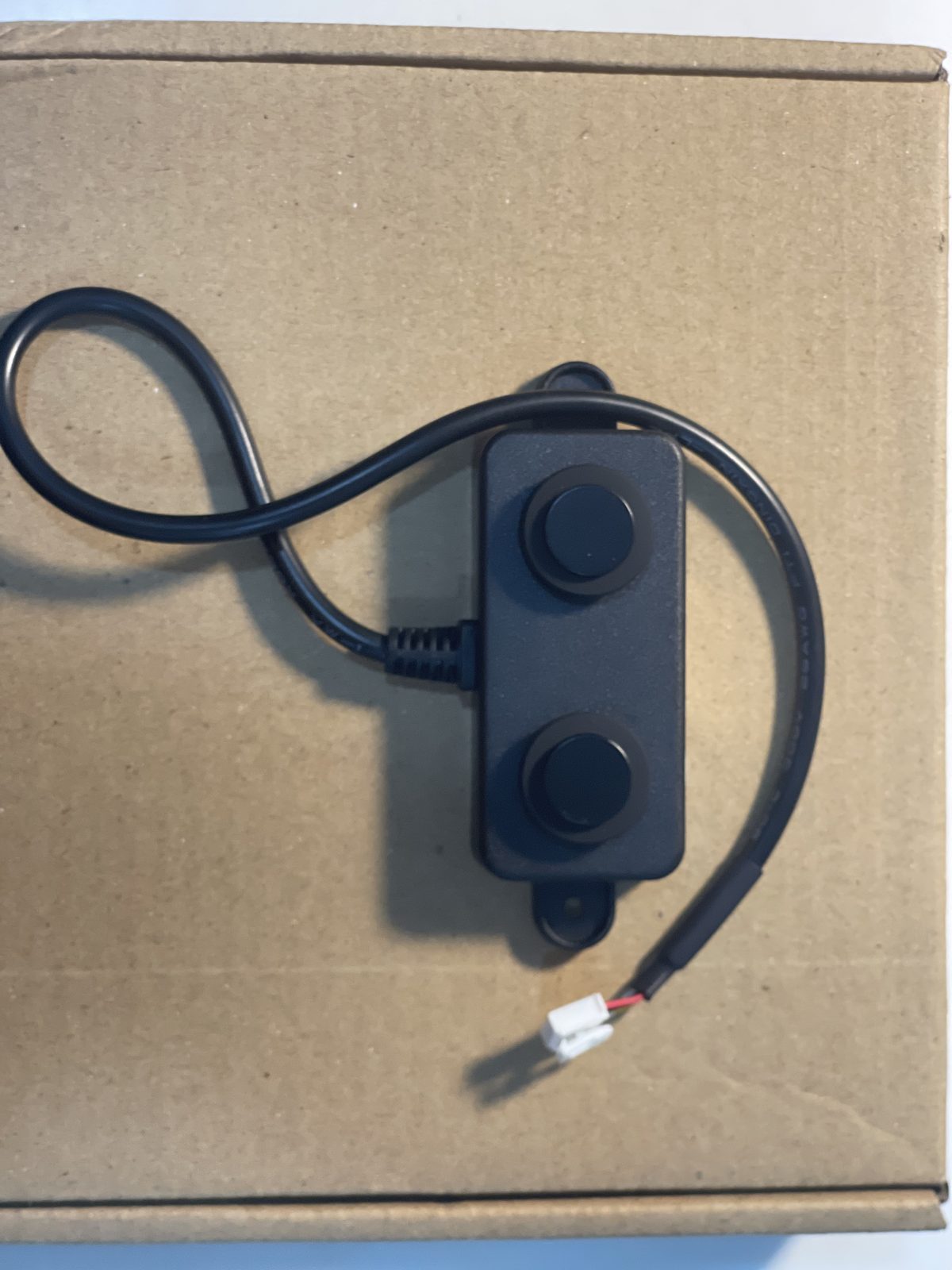

Cảm biến siêu âm đo mực nước — Phần cứng
Cảm biến siêu âm đo mực nước
A02YYUW — đo khoảng cách tới mặt nước từ phía trên, không có bộ phận nào ngâm trong nước lợ.
Nguồn: Ảnh do dự án chụp

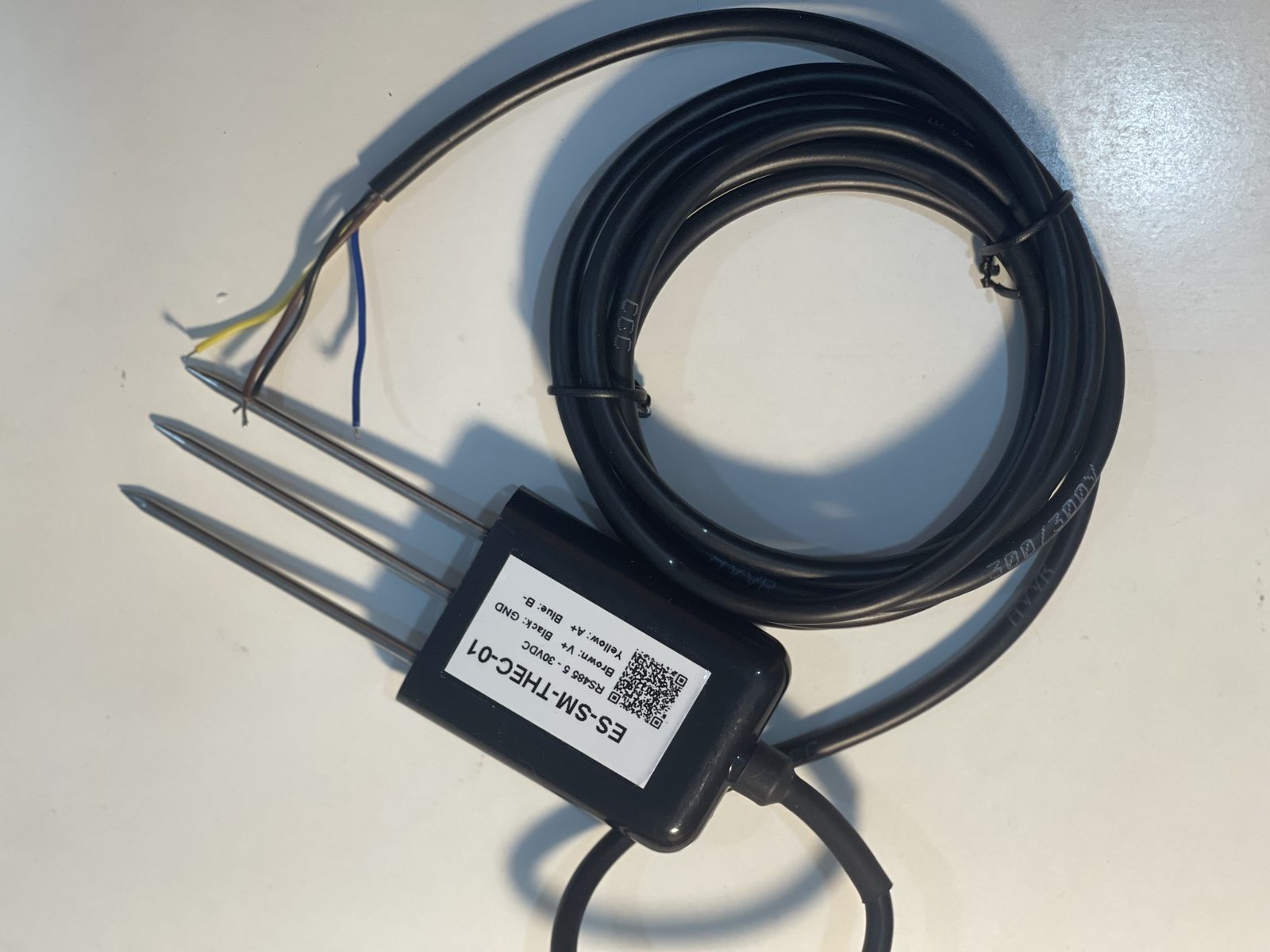

Đầu dò đất đa chỉ số — Phần cứng
Đầu dò đất đa chỉ số
Một đầu dò cắm trong đất đo cùng lúc độ ẩm, độ dẫn điện và nhiệt độ — ba giá trị luôn đến từ cùng một điểm.
Nguồn: Ảnh do dự án chụp

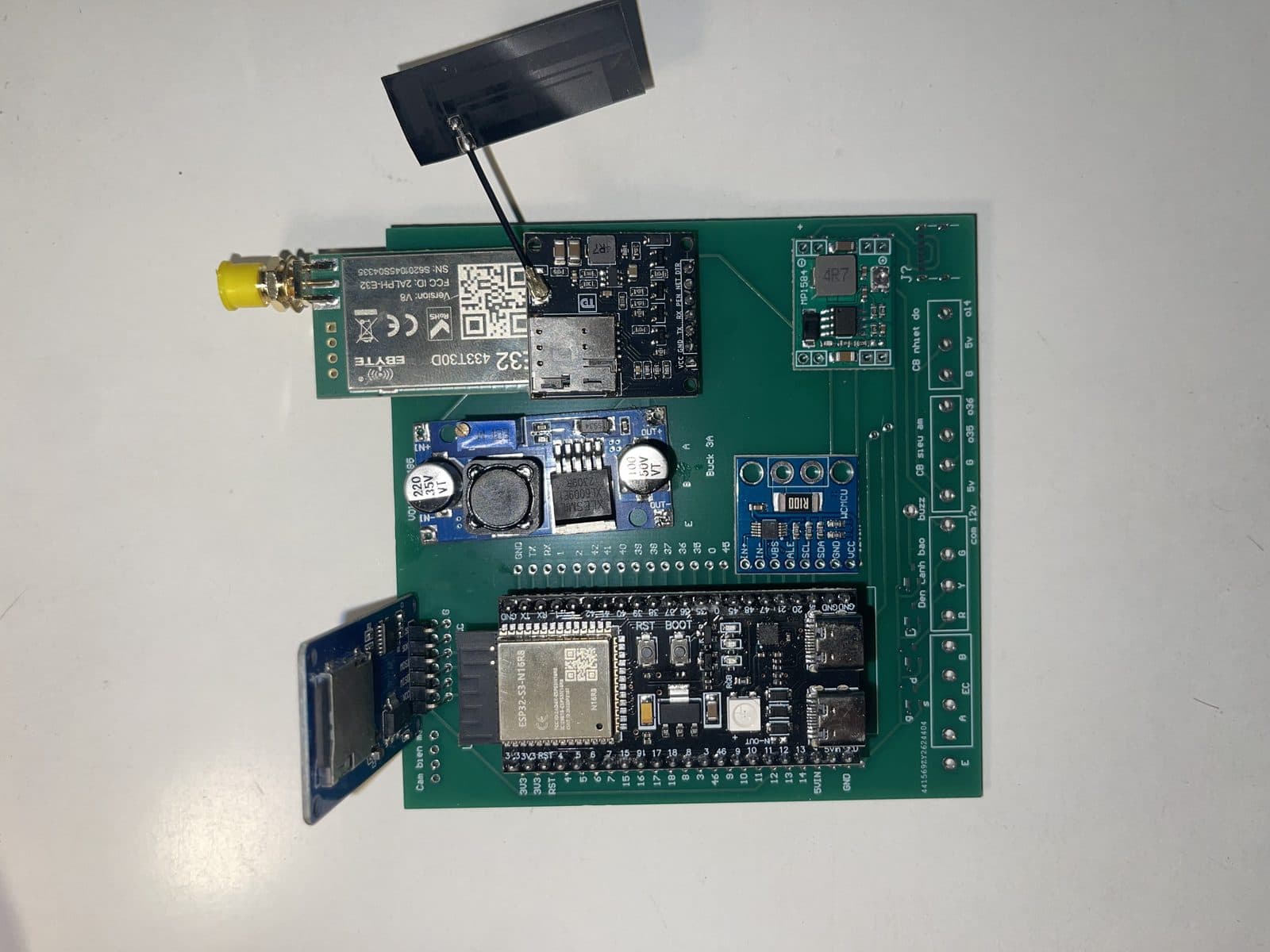

Bo mạch gateway — Phần cứng
Bo mạch gateway
ESP32-S3 với module LoRa và module di động, trên bo mạch do dự án tự thiết kế. Nhãn trên mạch là tiếng Việt.
Nguồn: Ảnh do dự án chụp

Sông chiều nhìn từ bến — Cảnh quan
Sông chiều nhìn từ bến
Nhánh sông bao quanh Cồn Hô lúc chiều muộn — chính dòng nước mà mạng lưới đang theo dõi độ mặn.
Nguồn: Ảnh do dự án cung cấp

Lối vào Cồn Hô — Cảnh quan
Lối vào Cồn Hô
Cổng vào cù lao, phía trong là vườn và đường đất dẫn tới các điểm đo.
Nguồn: Ảnh do dự án cung cấp

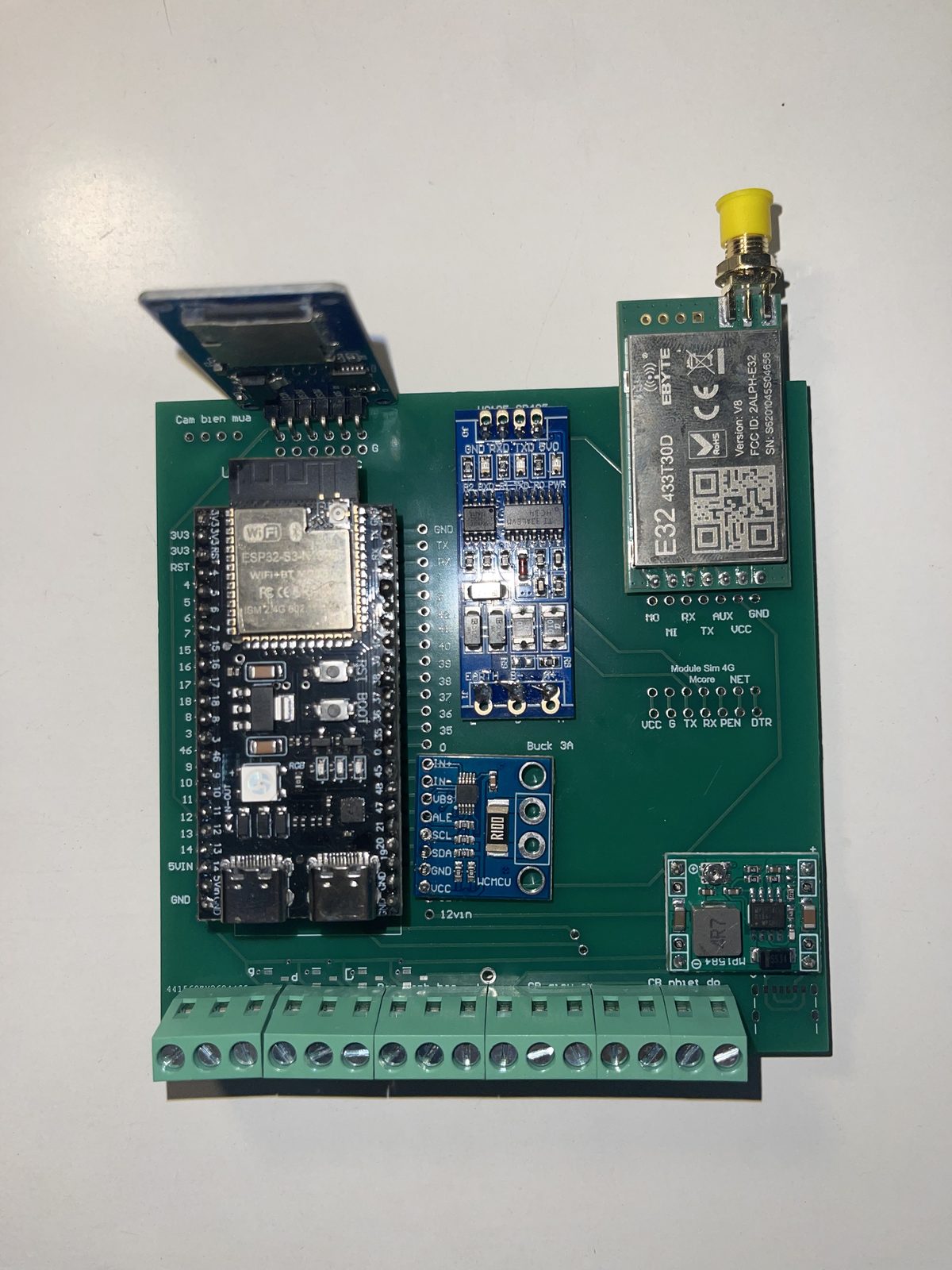

Bo mạch trạm đo — Phần cứng
Bo mạch trạm đo
Bo mạch dùng cho trạm nước và trạm đất, với các cổng đấu nối được đánh nhãn theo từng cảm biến.
Nguồn: Ảnh do dự án chụp

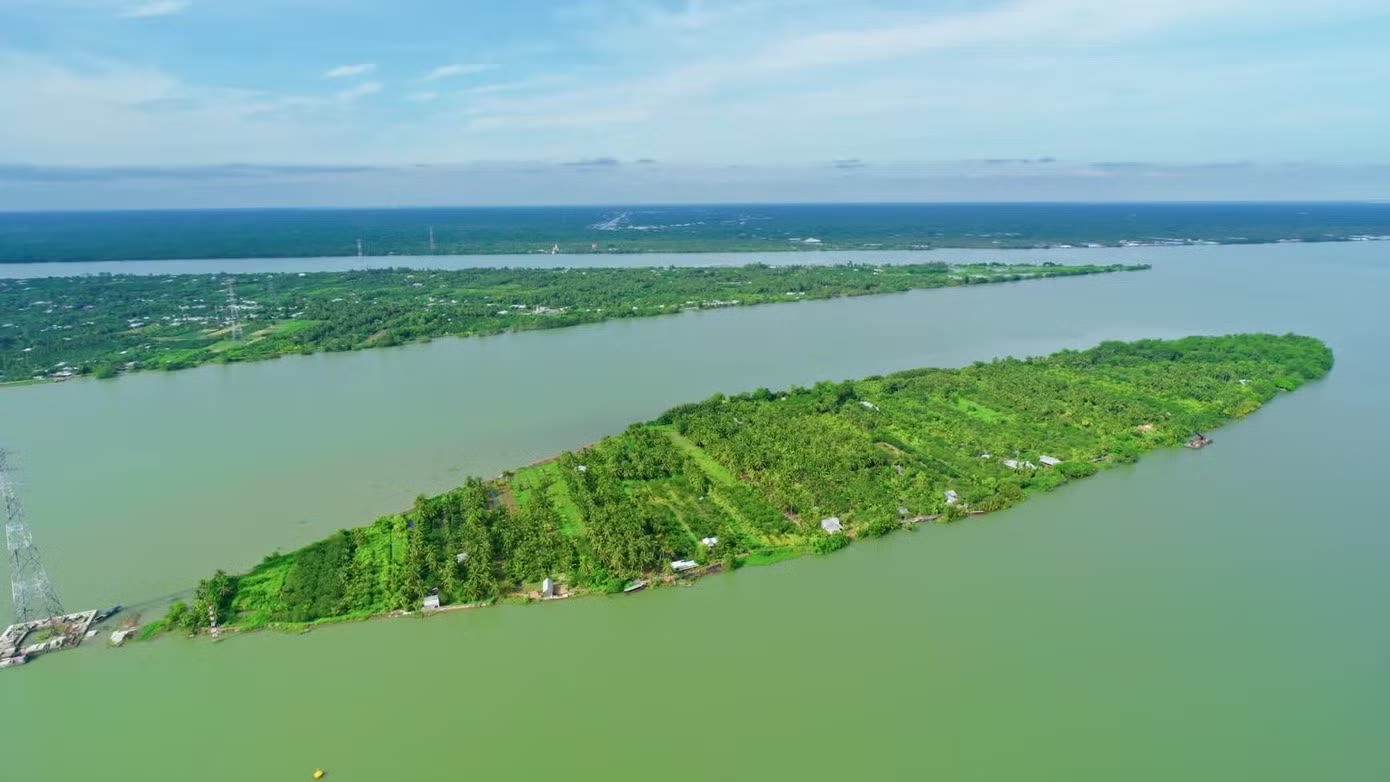

Cồn Hô nhìn từ trên cao — Cảnh quan
Cồn Hô nhìn từ trên cao
Cù lao nằm giữa nhánh sông — dải đất hẹp dài khoảng một cây số, gần như mọi điểm đều cách mặt nước không xa.
Nguồn: Ảnh do dự án cung cấp

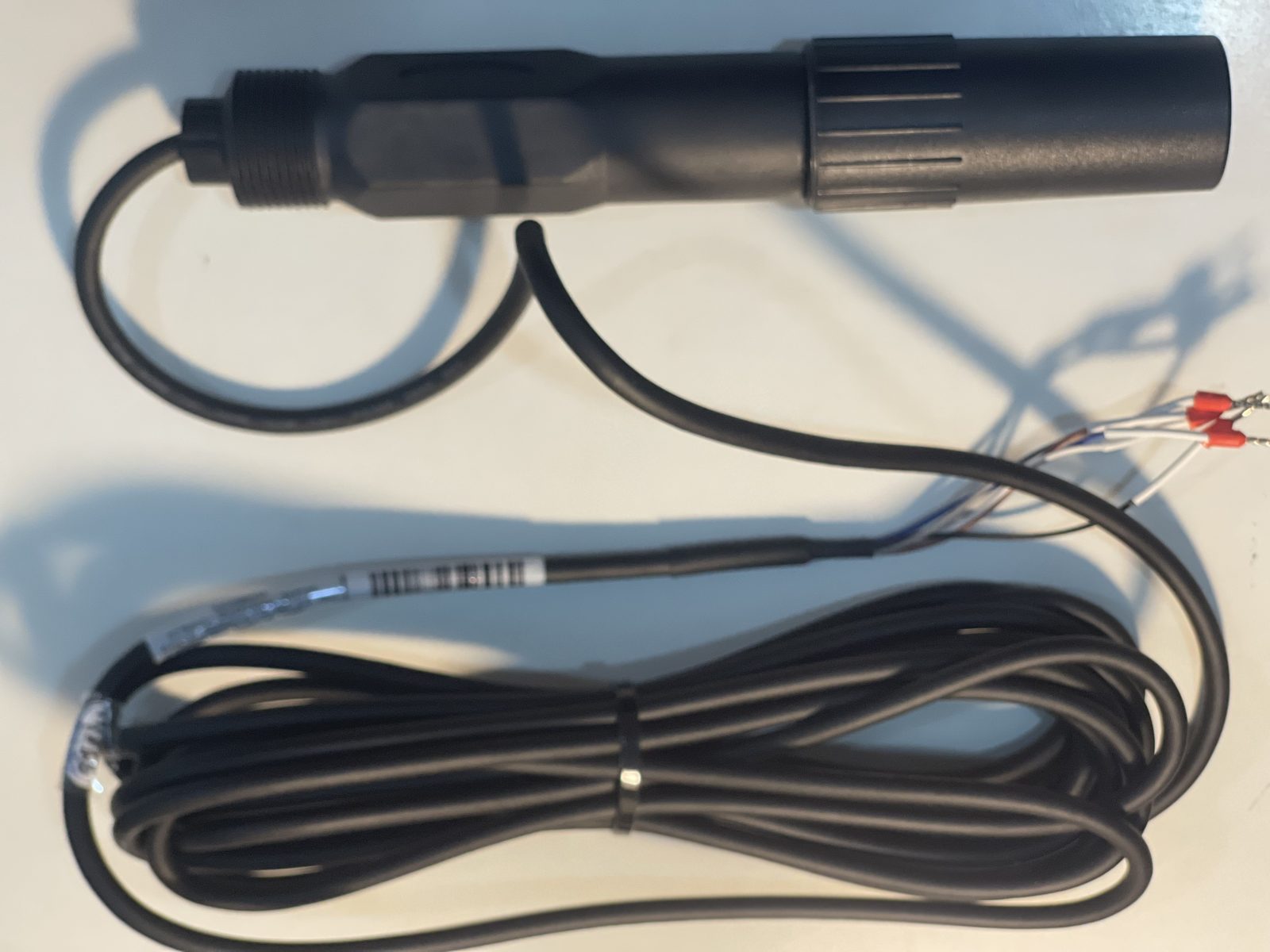

Đầu dò EC nước — Phần cứng
Đầu dò EC nước
ES-EC-WT-01 — đo độ dẫn điện và nhiệt độ nước. Firmware ghi EC, nhiệt độ, TDS và độ mặn thành các trường riêng.
Nguồn: Ảnh do dự án chụp

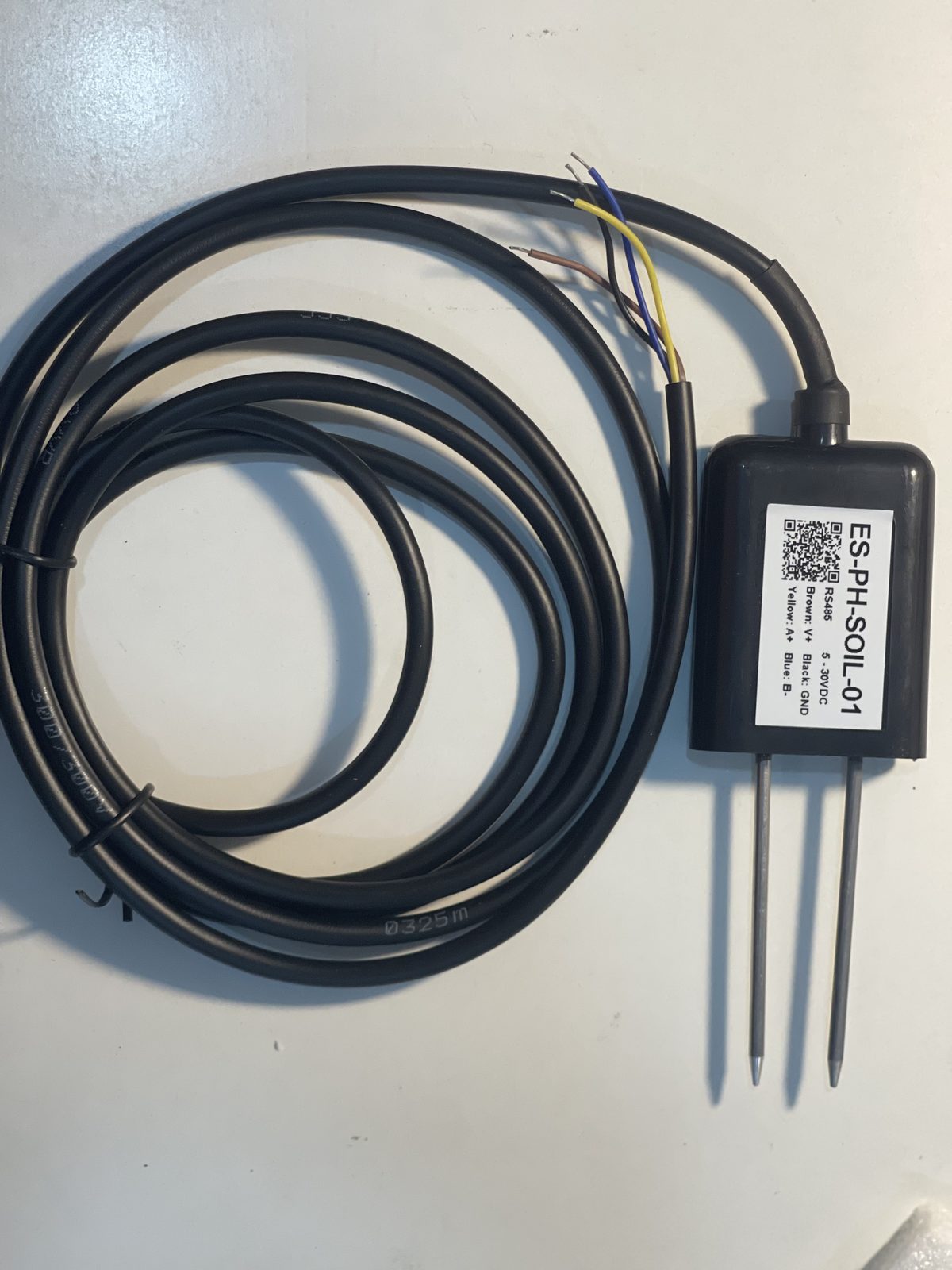

Đầu dò pH đất — Phần cứng
Đầu dò pH đất
ES-PH-SOIL-01 — đo độ pH của đất tại vùng canh tác giữa cồn.
Nguồn: Ảnh do dự án chụp

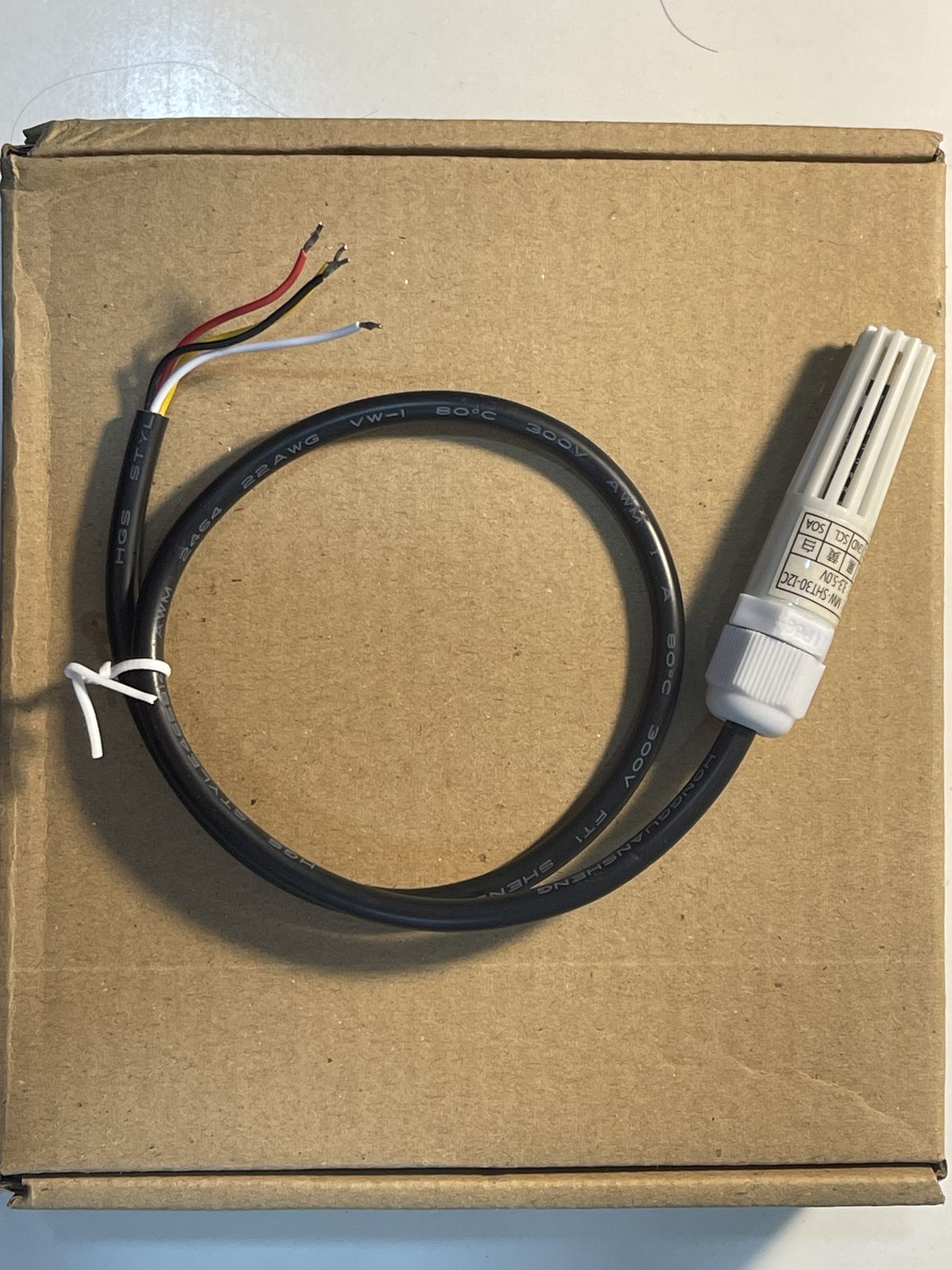

Cảm biến không khí — Phần cứng
Cảm biến không khí
SHT30 — đo nhiệt độ và độ ẩm không khí ngay tại vườn, thay vì lấy số liệu khí tượng của cả vùng.
Nguồn: Ảnh do dự án chụp

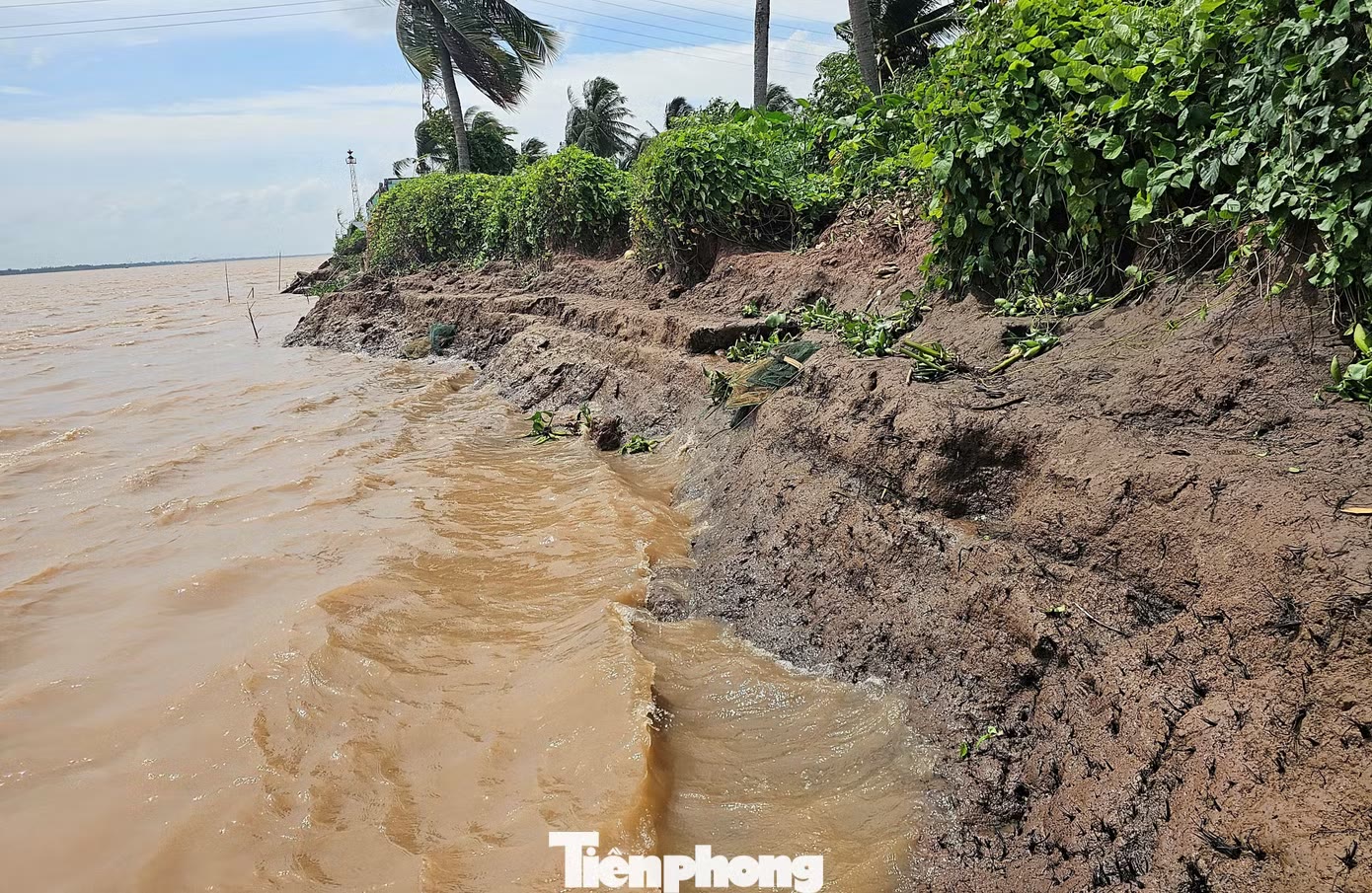

Sạt lở bờ sông — Cảnh quan
Sạt lở bờ sông
Bờ đất bị dòng chảy khoét vào — hiện trạng phổ biến dọc các cù lao ở đồng bằng sông Cửu Long.
Nguồn: Báo Tiền Phong

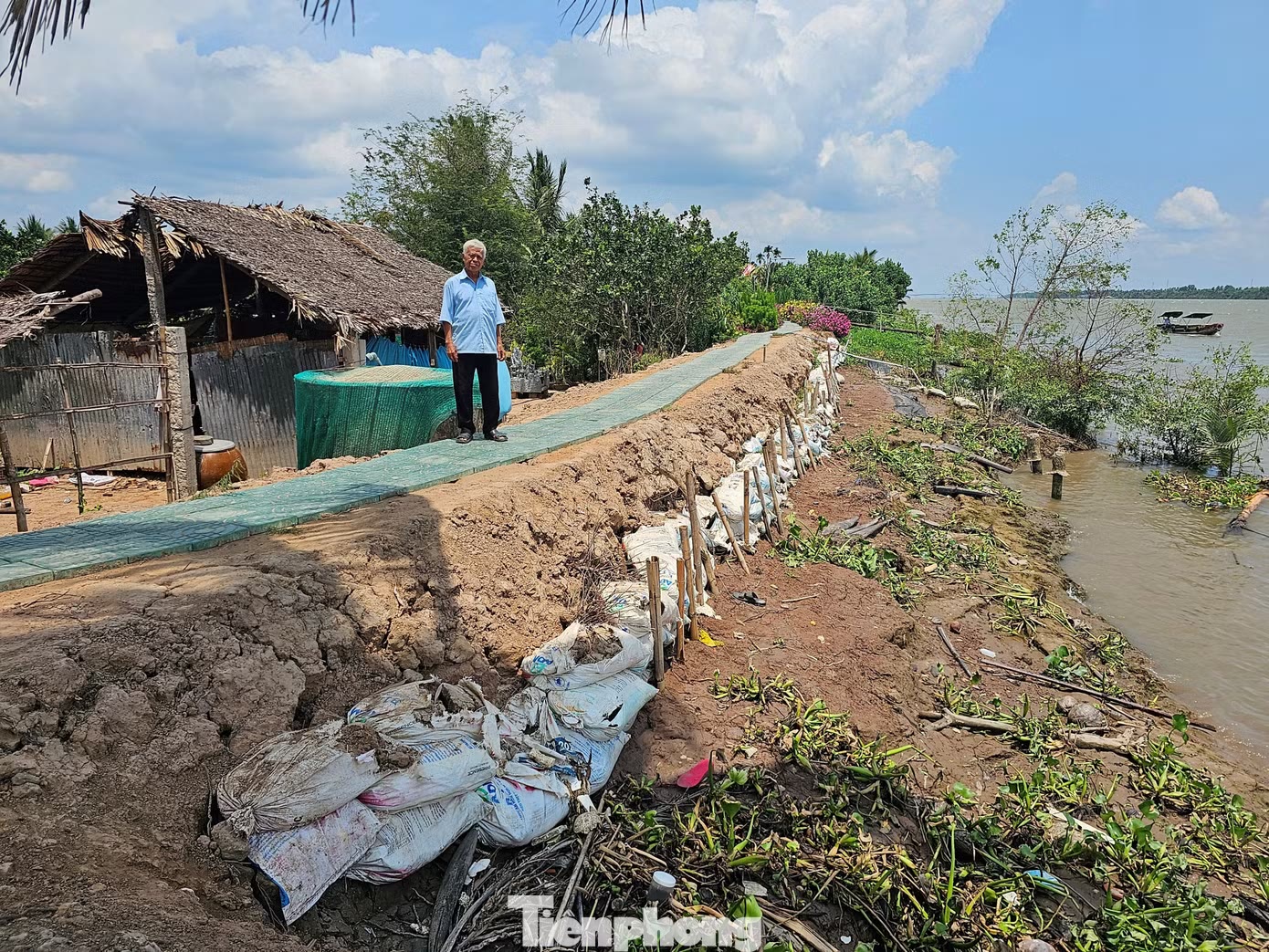

Kè tạm bằng bao cát — Cảnh quan
Kè tạm bằng bao cát
Người dân đắp bao cát giữ bờ trước mùa nước lớn. Đây là bối cảnh vùng, không phải ảnh chụp tại Cồn Hô.
Nguồn: Báo Tiền Phong

Khách đến Cồn Hô — Cảnh quan
Khách đến Cồn Hô
Cổng du lịch Cồn Hô — cù lao vẫn là nơi sinh sống và canh tác, không chỉ là một điểm quan trắc.
Nguồn: Phụ nữ Online

11

Cùng đọc Cồn Hô.

Theo dõi quan trắc, gửi ghi nhận hiện trường, hoặc liên hệ với nhóm dự án.

Ghi nhận hiện trường

Bạn quan sát thấy điều gì trên cồn?

Nước lên bất thường, cây có dấu hiệu lạ, hay một thiết bị trông không ổn. Mỗi ghi nhận được lưu lại kèm thời điểm và vị trí.

Gửi báo cáo hiện trường

Liên hệ

Về hợp tác, nghiên cứu, hoặc bất cứ câu hỏi nào không phải là một quan sát hiện trường — liên hệ trực tiếp qua các kênh dưới đây.
