HORIZON là một mạng lưới quan trắc môi trường được thiết kế cho một pilot cộng đồng tại Cồn Hô.
Trang này giải thích dự án đang xây dựng cái gì, vì sao, hệ thống hoạt động ra sao, và phần nào vẫn còn đang dang dở.
- Địa điểm
- Cồn Hô, Vĩnh Long
- Quy mô
- 3 điểm quan trắc
- Giai đoạn
- Pilot — chưa triển khai thực địa
01 · Nơi chốn
Một cù lao nông nghiệp giữa sông.
Cồn Hô là một cù lao thuộc tỉnh Vĩnh Long, nằm giữa các nhánh sông ở đồng bằng sông Cửu Long. Đây là một dải đất hẹp — dài khoảng một cây số và rộng chừng ba trăm mét — nên gần như mọi điểm trên cồn đều cách mặt nước không xa.
Chính hình dạng đó khiến nơi này đáng để quan trắc ở quy mô nhỏ. Trên một dải đất hẹp bao quanh bởi nước, điều kiện ở mép sông và ở giữa cồn không nhất thiết giống nhau, và cả hai đều thay đổi theo con nước.
02 · Vì sao quan trắc
Dữ liệu quy mô vùng không trả lời được câu hỏi tại chỗ.
Một bản tin cho cả tỉnh có thể nói hôm nay mặn hay không mặn. Nó không nói được nước ngay ngoài bờ vườn nhà mình lúc này thế nào, hay khác gì so với hôm qua.
Khoảng cách giữa hai câu hỏi đó là lý do HORIZON tồn tại. Một mạng lưới nhỏ, đặt đúng nơi cần biết, có thể ghi lại những thay đổi mà dữ liệu quy mô lớn làm mịn đi mất.
Nhưng đo được không đồng nghĩa với hiểu được. Một con số không tự nó thành một quyết định canh tác. Vì vậy dự án đặt trọng tâm ngang nhau vào hai việc: đo cho đúng, và trình bày sao cho người đọc biết mình đang nhìn thứ gì.
03 · Mạng lưới
Ba vai trò, không phải ba bản sao.
Mỗi điểm được thiết kế cho một nhiệm vụ khác nhau, thay vì đặt cùng một bộ cảm biến ở cả ba nơi.
Trạm 1 - Gần sông
Khu ven sông Cồn Hô
Theo dõi mực nước, độ mặn và dấu hiệu triều cường để bà con nhận biết biến động của dòng nước sớm hơn.
Trạm 2 - Dữ liệu đất
Khu canh tác giữa cồn
Đo EC đất và độ ẩm tương đối để hỗ trợ bà con chọn thời điểm tưới, chăm sóc và trồng trọt phù hợp.
Trạm 3 - Gateway
Điểm gửi dữ liệu cuối cồn
Tổng hợp dữ liệu từ các trạm và chuyển thông tin nhanh chóng về cho bà con qua các kênh liên lạc quen dùng.
04 · Phần cứng
Thiết bị được chọn theo câu hỏi cần trả lời.
Đây là thiết kế của hệ thống. Phần cứng chưa được lắp đặt ngoài thực địa — các sơ đồ dưới đây là hình minh họa kỹ thuật, không phải ảnh chụp thiết bị.
Nước
Trạm 1- A02YYUW
- Cảm biến siêu âm đo khoảng cách tới mặt nước, từ đó suy ra mực nước.
- ES-EC-WT-01
- Đầu dò độ dẫn điện trong nước, dùng để suy ra độ mặn.
- Phần đọc giá trị từ đầu dò này chưa được lập trình — hiện là điểm còn dang dở lớn nhất của hệ thống.
Đất và không khí
Trạm 2- ES-SM-THEC-01
- Đầu dò cắm trong đất, đo cùng lúc độ ẩm, độ dẫn điện và nhiệt độ của đất.
- ES-PH-SOIL-01
- Đầu dò đo độ pH của đất.
- SHT30
- Cảm biến nhiệt độ và độ ẩm không khí ngay tại vườn.
Truyền dữ liệu
Gateway- SX1278 (LoRa)
- Đường truyền tầm xa, điện năng thấp giữa hai trạm đo và gateway — không cần phủ sóng di động tại chỗ đặt trạm.
- Mô-đun di động
- Gateway là điểm duy nhất cần kết nối internet; nó gom dữ liệu, ký xác thực rồi gửi về hệ thống.
- ESP32
- Vi điều khiển chạy trên cả ba thiết bị, đọc cảm biến và quản lý chu kỳ gửi dữ liệu.
05 · Dòng dữ liệu
Từ một đầu dò đến một dòng trên màn hình.
- 01
Đo
Cảm biến tại trạm đọc giá trị theo chu kỳ, kèm trạng thái của chính cảm biến đó.
- 02
Truyền
Trạm gửi số liệu thô qua LoRa về gateway — thiết bị duy nhất cần internet.
- 03
Lưu
Gateway ký xác thực rồi gửi lên hệ thống; dữ liệu không hợp lệ bị từ chối thay vì lưu tạm.
- 04
Diễn giải
Mỗi giá trị được gắn thời điểm đo, tình trạng thiết bị và nguồn gốc của nó.
- 05
Trình bày
Kết quả hiển thị công khai, kể cả khi trạng thái đúng là “chưa có dữ liệu”.
06 · Ý nghĩa
Một con số chưa phải là một kết luận.
Độ mặn 1,2‰ có thể là bình thường với cây này và đáng lo với cây khác. Cùng một giá trị, đọc ở hai thời điểm khác nhau trong con nước, cũng mang ý nghĩa khác nhau.
Vì vậy mọi giá trị trong HORIZON đi kèm nguồn gốc của nó: đây là số đo trực tiếp, số liệu cũ, ngưỡng tham chiếu, hay dữ liệu minh họa. Người đọc cần phân biệt được “hệ thống đo và thấy ổn” với “hệ thống chưa đo được”.
Các ngưỡng tham chiếu hiện có trong hệ thống đến từ ghi chú kỹ thuật nội bộ của dự án, chưa được đối chiếu với một nguồn khoa học độc lập. Giao diện nói rõ điều đó thay vì trình bày chúng như tiêu chuẩn đã được công nhận.
07 · Thư viện
Hình ảnh dự án.
Hiện tại thư viện gồm sơ đồ kỹ thuật và hình minh họa do dự án tự dựng. Chưa có ảnh thực địa, và không hình nào ở đây được trình bày như ảnh tư liệu hiện trường.
Hình minh họaThiết kế dự án

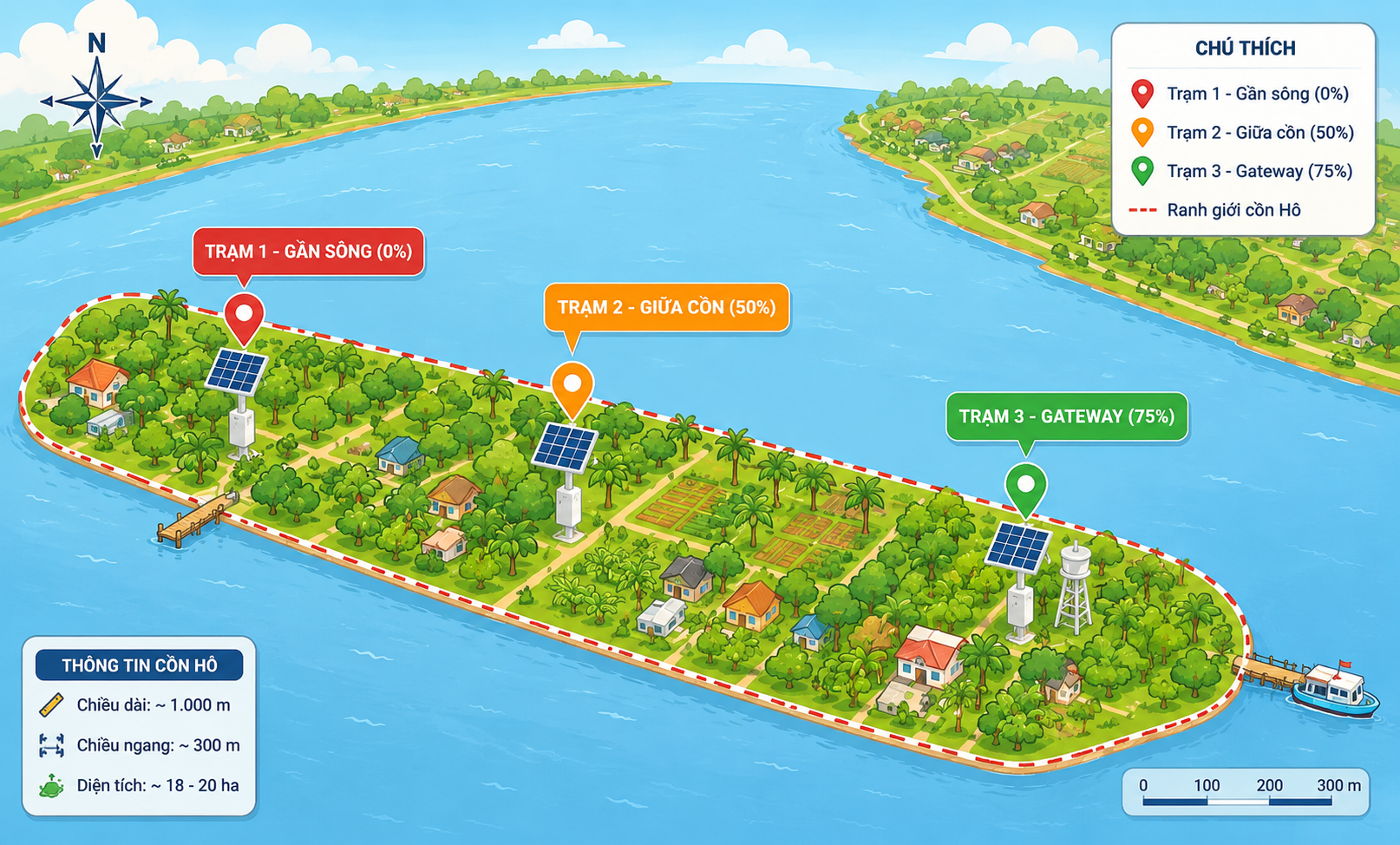

Sơ đồ vị trí ba điểm quan trắc
Bản đồ minh họa vị trí tương đối của ba điểm quan trắc trên Cồn Hô. Không phải ảnh vệ tinh.
Nguồn: Minh họa do dự án tự dựng
Minh họa · giữ chỗPhần cứng
Trạm 1 — cấu hình đo nước
Sơ đồ bố trí cảm biến siêu âm đo mực nước và đầu dò EC đo độ mặn.
Nguồn: Sơ đồ kỹ thuật do dự án tự dựng
Minh họa · giữ chỗPhần cứng
Trạm 2 — cấu hình đo đất
Sơ đồ bố trí đầu dò đất đa chỉ số, cảm biến pH và cảm biến không khí.
Nguồn: Sơ đồ kỹ thuật do dự án tự dựng
Minh họa · giữ chỗPhần cứng
Gateway — điểm trung chuyển dữ liệu
Sơ đồ đường đi của dữ liệu từ hai trạm đo về gateway rồi lên hệ thống.
Nguồn: Sơ đồ kỹ thuật do dự án tự dựng
Minh họa · giữ chỗCảnh quan
Bối cảnh cù lao
Hình minh họa trừu tượng về địa hình cù lao giữa sông. Chưa có ảnh thực địa.
Nguồn: Minh họa do dự án tự dựng
08 · Ghi chép
Ghi chép trong quá trình xây dựng.
Các bài viết về thiết kế, phương pháp và những giả định dự án đang kiểm chứng.
Vì sao HORIZON bắt đầu từ dữ liệu độ mặn
Bản nhápTrong nhiều chỉ số môi trường có thể đo, độ mặn là thứ ảnh hưởng trực tiếp và sớm nhất đến quyết định tưới tiêu ở một cù lao giữa sông.
Một mạng quan trắc nhỏ cần nhìn thấy những gì
Bản nhápBa điểm đo không thể mô tả toàn bộ một vùng đất. Nhưng chúng có thể mô tả đủ để một quyết định trở nên bớt cảm tính.
Từ cảm biến đến một quyết định ngoài hiện trường
Bản nhápKhoảng cách khó nhất trong một hệ quan trắc không nằm ở phần cứng, mà ở đoạn giữa con số và hành động của người đọc nó.
Thiết kế một trạm đo cho pilot cộng đồng
Bản nhápRàng buộc không chỉ là kỹ thuật. Một trạm đặt trong khu canh tác phải sống được với điện, sóng và thời tiết tại chỗ.
Điều gì chúng ta biết trước khi trạm được triển khai
Bản nhápGhi lại các giả định ban đầu, để sau này có thể đối chiếu xem điều nào đúng và điều nào cần sửa.
09 · Dự án
Ai đang xây dựng HORIZON.
HORIZON được phát triển bởi Frogsleap Vietnam như một dự án thí điểm do người trẻ dẫn dắt, kết hợp giữa kỹ thuật và quan tâm tới môi trường địa phương.
Đây là một dự án đang trong quá trình xây dựng. Phần nền tảng dữ liệu và giao diện đã hoạt động thật; phần thiết bị ngoài thực địa thì chưa. Trang này cố gắng nói rõ ranh giới đó ở mọi chỗ nó xuất hiện, thay vì trình bày một hệ thống hoàn chỉnh hơn thực tế.
10 · Vì sao điều này quan trọng
Một vùng đất được hiểu rõ hơn khi những thay đổi của nó được ghi lại một cách trung thực — kể cả khi điều trung thực nhất lúc này là “chúng tôi chưa đo được”.
HORIZON không cố chứng minh một kết luận về môi trường. Nó đang thử xây một cách nhìn: đủ nhỏ để đặt đúng chỗ, đủ rõ ràng để người không chuyên vẫn đọc được, và đủ trung thực để biết mình còn thiếu gì.
